如何设计一个网络？

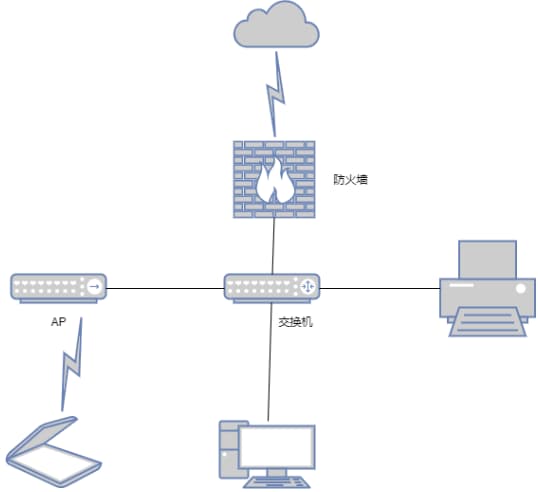

1. 小型组网结构
特点：
- 用户接入数量较少：小型网络应用于接入用户数量较少的场景，一般支持几个至几十个用户；
- 网络覆盖范围小：网络覆盖范围一般也是一个地点；
- 网络无层次结构；
业务功能
这样的小型网络一般是为了满足内部资源（打印机、文件）共享及互联网接入。
- 一般直接使用路由器或防火墙连接互联网，并采用地址转换（NAT）方式提供上网服务。
- 一般直接使用Fat AP设备提供无线接入，采用WEP、WPA等密码验证方式。

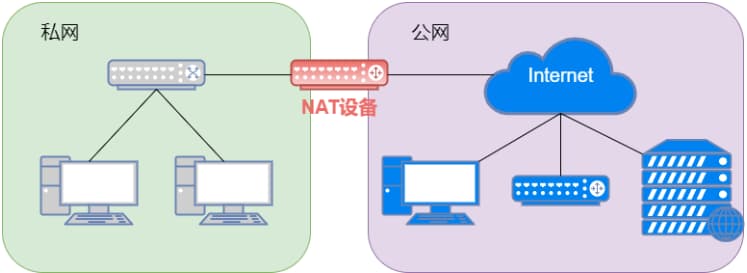

NAT设备一般就是路由器或防火墙，如果想仔细了解网络中的各个设备是如何部署的，可以查看下面这位博主的相关文章，个人认为写的非常好。
路由器与防火墙 谁应该部署在最外面 ？ - 知乎 (zhihu.com)
第一小结
什么是AP？
AP（Access Point）即无线接入点，主要负责将有线网络信号转换为无线信号，使得无线设备如智能手机、笔记本电脑等能够连接到网络中。AP可以是独立设备，也可以内置于无线路由器中。
AP又有胖AP（FAT AP）和瘦AP（FIT AP）
例如家里使用的无线路由器就相当于胖AP，然后再通过光猫将电信号转换成光信号。
瘦AP功能单一，只进行有线/无线信号转换和无线信号收发。需要配合AC（无线控制接入器）才能实现网络互联。

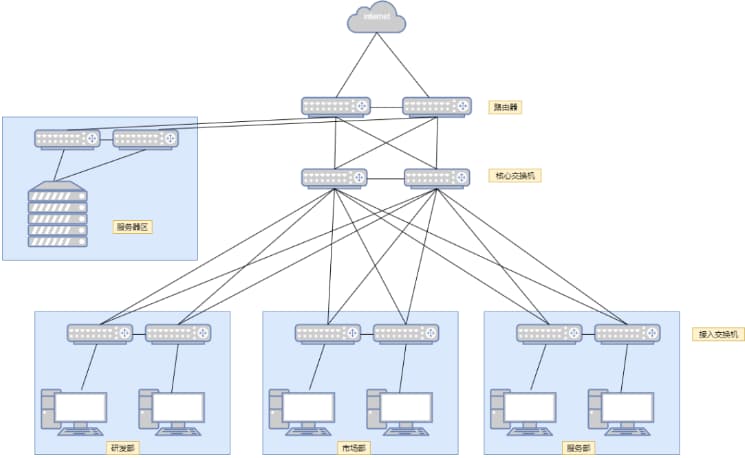

2. 中型组网架构
特点：
- 规模中等：中型网络一般能够支撑几百至上千用户的接入。
- 层次化设计：中型网络架构分为两层，接入层和核心层，提升网络的可扩展性。
- 模块化设计：中型网络根据业务功能进行模块化设计，本次的拓扑中分为市场部，开发部，服务部，服务器区，每个分区都是一个模块。
3. 大型组网架构

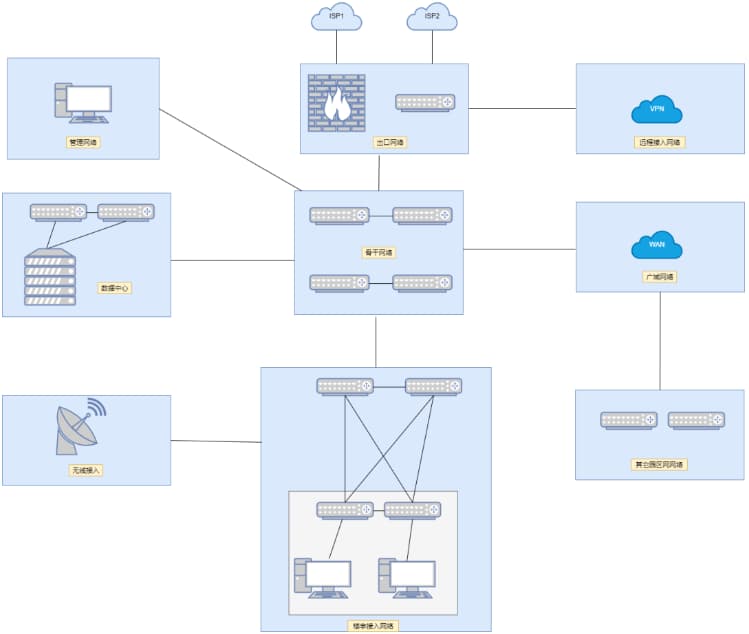

网络拓扑：
-
大型型网络中采用了分层设计，分为接入层、汇聚层、核心层；
-
大型型网络中采用了模块化设计，可以分为园区有线接入模块、无线接入模块、骨干网络、数据中心、出口网络、管理网络、广域网、其它园区网络等；
-
园区有线接入模块：用于终端设备的有线接入，提供业务的接入服务；
-
无线接入模块：用于终端设备的无线接入，提供无线WIFI接入服务；
-
**骨干网络:**是整个网络的核心，需要具有强大的路由交换功能；提供路由转发能力；
-
**出口网络:**是整个网络的出口，用于和运营商的网络对接，大型网络一般会对接多家运营商，出口网络需要对进出的流量进行安全防护；提供出口服务能力和安全服务能力；
-
**管理网络:**是整个园区的管理网络，用于对园区的设备进行管理；提供网络管理能力，方便网络管理员管理网络；
-
**广域网:**用于和异地的其它园区进行连接；提供园区间的数据连接服务；
-
特点：
- 覆盖范围广：大型网络可以是覆盖一个园区的网络，也可以是覆盖多个园区的网络，甚至可以覆盖全国的网络。
- 用户数量多：可以支持几千几万甚至更多的人员接入，大型网络具有很强的可扩展性，能够随用户数量的变化进行扩展；
- 需求复杂：大型网络支撑多种类型的业务，包括实时业务、非实时业务、语音业务、视频业务等等。
- 功能模块全：可以分为园区有线接入模块、无线接入模块、骨干网络、数据中心、出口网络、管理网络、广域网、其它园区网络等；

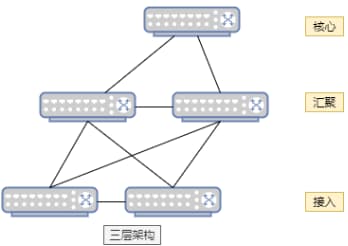

- 层次化设计：大型型网络架构分为三层，接入层、汇聚层、核心层，提升网络扩展能力；
4. 总结
如何设计一个网络：
- 首先需要了解网络传输中每一层设备所具有的功能，以及它们所支持的协议栈。
- 其次需要知道每层设备的部署原理，以及为什么要这么部署。
- 最后就是要考虑如何部署才能使得成本最低，效益最好。
